AbraPlan

一款可实现快速高效平面研磨的可靠高容量设备

AbraPlan-30 事实

  • 适合试样制备的高速度
  • 强劲且精密的研磨
  • 重型使用设计 - 无震动
  • 可自动检测表面的整形器
  • 简洁的导航
  • 适合所有材料的磨石
  • 不锈钢碗极其耐用

AbraPlan-30 具有多种特色和优势,让用户能够优化其研磨过程以节约时间和耗材。作为金相市场上最强大的粗磨机,AbraPlan-30 这一强力快速粗磨机是需要对极大尺寸试样或大量试样执行测试的实验室或工作场所的理想选择。

询价

快速而又简单

自动金刚石整形器可保证磨石的平整度和尖锐度,自动表面搜索功能让整形器加工快速而简单。前面板上的特殊整形器键让您随时都能方便地整形磨石。整形器启动时会自动监控磨石的剩余厚度,并在需要更换磨石时通知用户。

便于操作

大图标让用户能够快速而清晰地观看彩色显示屏,多用途旋钮/按钮让导航变得轻松。磨石性能、材料去除率受到持续监控,并显示在图表上,帮助操作员对工艺进行优化。

精确而又强大的性能

AbraPlan-30 采用的设计具有非凡的稳定性和可靠性,其极其坚固的框架适用于精密研磨和大功率电机。采用限制震动的设计,这是高出力高速平面研磨所必需的。

查看运行中的 AbraPlan。

确保实现快速且高效、大容量且无故障研磨的关键特征

  • AbraPlan 30 自动修整

    自动修整

    自动金刚石整形器可保证磨石的平整度和尖锐度,从而获得最佳性能和精确的效果。可持续监测研磨石性能,一旦去除量低于预定义水平,将立即修整研磨石。因此可确保 AbraPlan-30 保持最佳性能以及保证研磨样品的最佳平面质量。

    自动修整
  • AbraPlan 30 受控的材料去除

    受控的材料去除

    研磨石的旋转速率为 1,450 rpm,可确保高速去除材料。准确的材料去除传感器可预设需要去除的材料量。去除量可以 10 μm 为增量在 0.05 mm 到 10.00 mm 范围内设置。在标准的 20-30 秒研磨时间内可快速实现高质量表面抛光。样品具备材相学市场中最佳的平直度和再现性,同时还能节约后续精细研磨和抛光步骤花费的时间。

    受控的材料去除
  • AbraPlan 30 研磨工艺图表

    研磨工艺图表

    图表显示样本的材料去除率和研磨工艺过程中磨石的整形情况。通过图表可方便地看出整形器参数是否最佳,或者在手动整形时了解是否到了整形磨石的时间。这有助于进行耗时和磨石消耗优化。

    研磨工艺图表
  • AbraPlan 30 提高了精度

    提高了精度

    AbraPlan-30 具有获得最大精度以便在进行后续制备步骤时节省时间的特殊功能。工作容差低,将样本夹具压到磨石上时因挠曲产生的小影响可通过提高精度降低。使用提高精度时,开始研磨前会在磨石旋转前测量去除测量的 0 点。这使去除测量更加准确。

    提高了精度
  • AbraPlan 30 不锈钢碗

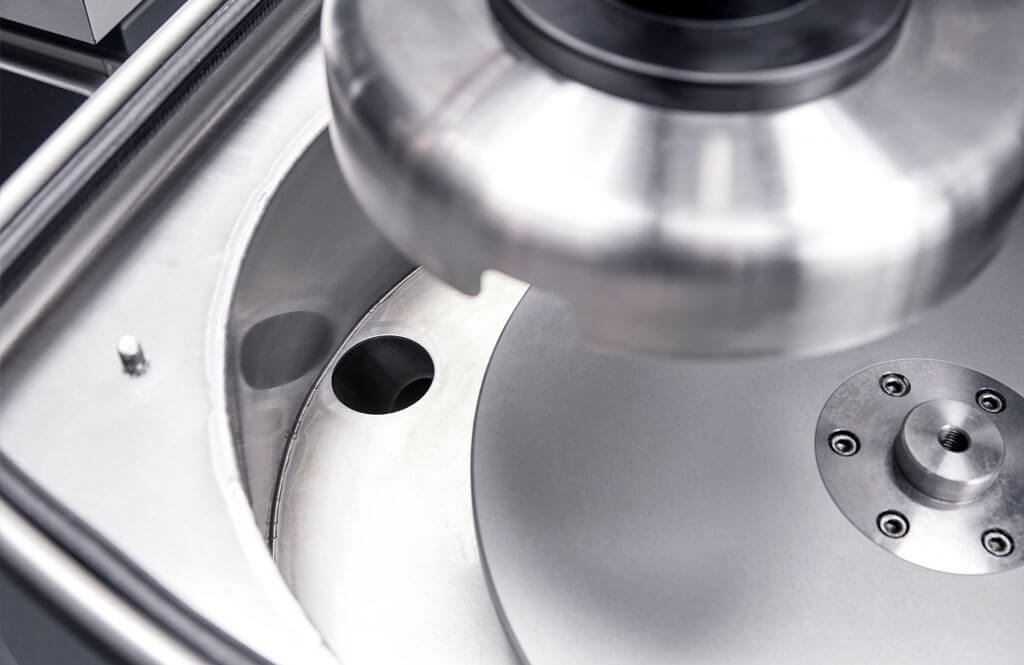

    不锈钢碗

    AbraPlan-30 上的磨石旋转速度为 1450 rpm,因此样本丢失会损坏不锈钢碗。为避免不锈钢碗破裂,我们决定使用耐腐蚀的高质量不锈钢制造它,从而实现最好的强度和安全性。为强调质量,它自带终身腐蚀保修

    不锈钢碗
  • AbraPlan 30 集成式再循环单元

    集成式再循环单元

    必须连接再循环冷却装置以提高水的利用率,收集去除的研磨材料。Struers 再循环装置与机器集成,方便维护和控制冷却水。再循环泵有三个相位,直接连接 AbraPlan-30,因此紧急停止也能控制再循环泵。

    集成式再循环单元
  • AbraPlan 30 Al2O3 和 SiC 磨石

    各种类型的研磨石

    不同的材料需要不同类型的研磨石,而为了满足广泛的材料需求,我们开发了各种研磨石。有适合普通和硬化钢的氧化铝和碳化硅磨石,以及适合柔软和延性材料的磨石。对于硬质合金或陶瓷等硬质材料,我们还提供金刚石研磨盘。更多信息请见我们的 研磨石手册

    各种类型的研磨石
  • AbraPlan 30 金刚石研磨盘

    金刚石研磨盘

    平面研磨硬脆材料通常极具挑战性,例如碳化钨和硬质合金。这需要很长的时间,而且会使研磨表面比预期更快地受损。在 AbraPlan 上使用金刚石研磨盘不但可以大幅降低时间,也可以减少消耗品成本。

    金刚石研磨盘
  • AbraPlan 30 冲洗枪

    冲洗枪

    为保证 AbraPlan-30 的长期使用寿命,我们建议通过经常维护保持机器清洁。内置冲洗枪,只要使用再循环水即可快速而方便地清洁研磨区域。

    冲洗枪
  • AbraPlan 30 大型出口

    不堵塞出口

    50 mm/2" 大直径出口和有光滑内表面的排水管保证研磨水不会在不锈钢碗中堵塞。不锈钢碗中的出口可使用刷子/瓶刷方便地清洁,不会使排水管与出口脱离。

    不堵塞出口
  • AbraPlan 30 最大限度保证操作员安全

    最大限度保证操作人员安全性

    AbraPlan-30 以最大限度保证操作员安全为设计宗旨。磨石和试样夹具座使用不锈钢盖进行了完全密封,消除了夹持不当的试样飞出的风险。整个工作区域使用透明盖密封,可防止无意中接触旋转零件。防护罩关闭后设备才能启动,设备停止运行时才能再次打开。

    最大限度保证操作人员安全性
  • AbraPlan 30 用户界面友好

    用户易用型界面

    AbraPlan-30 是一款易于操作的设备,因此无需开展广泛的培训。采用大图标的大显示屏可让操作员清楚地概览工艺参数。可通过新磨石图标快速辨别磨石状态(整形过表面还是用过的表面)。多用途旋钮/按钮简化了导航,操作员可通过倒计时功能查看剩余研磨时间或剩余要去除的材料。

    用户易用型界面
  • AbraPlan 30 信号灯

    信号台

    信号台让操作员可以远距离监控实际工作情况。信号台上各种颜色的灯可以单独设置,准确地为操作员提供所需的状态信息。

    信号台

事实

机器型号

AbraPlan-30

AbraPlan 30

AbraPlan-30

适用于对直径不超过 200 mm/8”试样夹具座内的试样进行粗磨的高级半自动研磨机。AbraPlan-30 具有一个可自动进行表面检测的自动金刚石整形器、一个去除率传感器和一个透明防护罩。循环冷却槽、泵和过滤器、磨石以及试样夹具座可另行提供。

Struers 的设备符合适用的国际指令及其附属标准的规定。Struers 不断致力于产品开发。因此,我们保留在不事先通知的情况下进行产品更改的权利。

技术数据

AbraPlan-30 技术数据表

Struers 技术数据表旨在帮助您根据特定用途选择最佳的设备。您可以找到重要信息,例如容量和性能规范、尺寸、重量、电气数据、噪音水平、环境条件和安全性。在许多情况下,您还可以获取提供更高容量和性能的配件的概况。

Download technical data sheet
技术数据表

为您的 AbraPlan 找到合适的配件

使用我们的研磨和抛光配件提高工艺效率并提高结果的可靠性。我们提供全系列试样夹具座、移动盘、调平设备和制备盘。

下载我们的配件概览表
